ecoheat TCR

Récepteur radio/WiFi ecoheat TCR

Le ecoheat TCR est un récepteur radio auquel est connecté le chauffage infrarouge à contrôler. C’est l’accessoire correspondant au thermostat d’ambiance ecoheat TCT. Jusqu’à six récepteurs radio TCR peuvent être connectés à un thermostat d’ambiance TCT.

Conception

• ✔

  Capacité de commutation 2000 watts

• ✔

  Design plat

• ✔

  Fréquence radio 433 MHz et 2.4 GHz (WiFi 2.4 GHz)

• ✔

  Cryptage des données TSL (SSL)

• ✔

  Classe de protection IP20

• ✔

  Température de fonctionnement 0 °C à 70 °C

Fonctionnement et contrôle

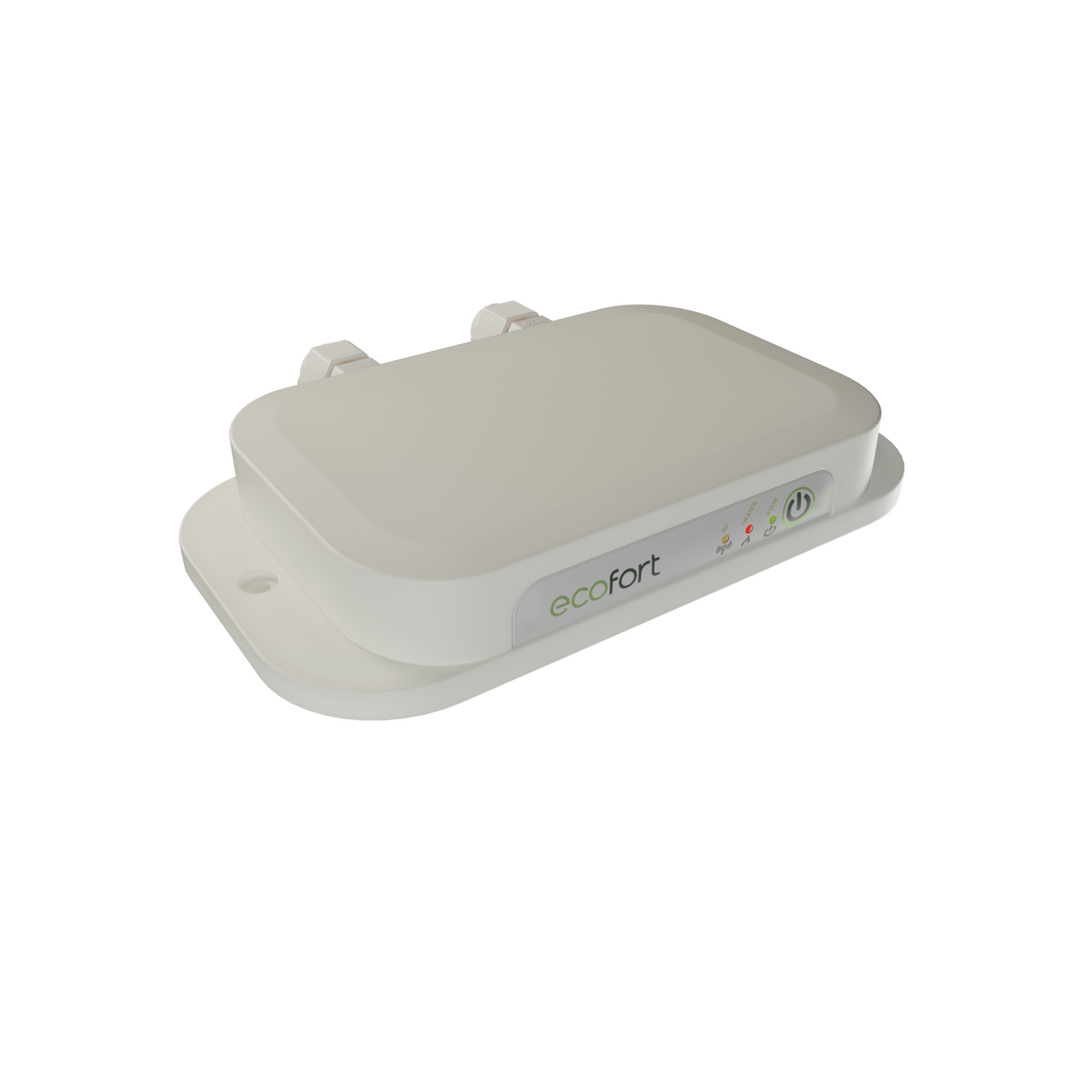

En fonctionnement normal, aucune opération ne doit être effectuée sur le récepteur. Les voyants à LED fournissent des informations sur le statut :

1. Interrupteur Marche/Arrêt
2. Voyant vert : Constamment allumé, quand le récepteur est en marche.
3. Voyant rouge :
• Constamment allumé, lorsque le radiateur connecté chauffe.
• Clignote lorsque le récepteur est en mode SmartPairing.
4. Voyant orange :
• Éteint lorsqu’il n’y a pas de communication entre le récepteur et le thermostat.
• Clignote rapidement lorsque le récepteur est en mode SmartPairing.
• Clignote deux fois lorsque le récepteur reçoit une commande du thermostat.

Montage & installation

Câblage du récepteur ecoheat TCR avec le chauffage :

Le récepteur est monté sur le mur ou le plafond derrière ou à proximité de l'appareil de chauffage, de manière à ne pas entrer en contact avec celui-ci. Le câblage et le raccordement à l'alimentation électrique doivent être effectués par un électricien. Le récepteur TCR est ensuite couplé au thermostat ecoheat TCT. Cela peut être facilement fait par l'utilisateur lui-même grâce au SmartPairing bien pensé.

Plus d'informations dans les instructions détaillées.

Données techniques

Contenu de la livraison

• Récepteur radio/WiFi ecoheat TCR
• Manuel d’utilisation
