Salus Smart Home VS10

Salus Smart Home VS10RF

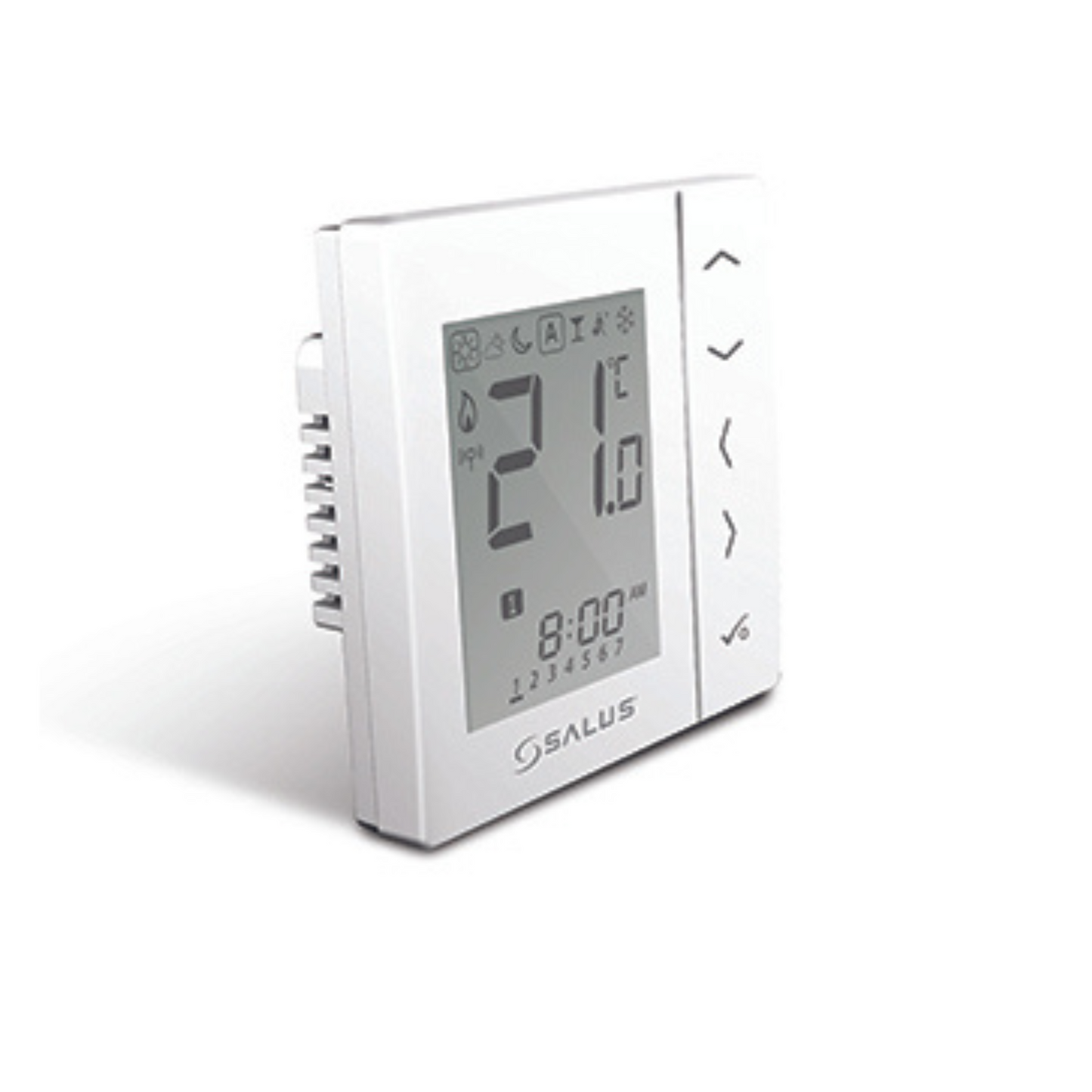

Le VS10RF est un thermostat programmable sans fil à affichage numérique pour le contrôle de la température des systèmes de chauffage au sol ou à infrarouge (nécessite le Relais SR600 pour la connexion du système de chauffage). Ce thermostat est branché directement sur le réseau 230 V et est monté encastré.

Le thermostat doit être utilisé avec le portail universel UGE600 (vendu séparément) si une connexion Internet est disponible. Le portail universel permet de communiquer avec d'autres appareils du système Salus Smart Home.

Caractéristiques

• Écrasement temporaire et permanent
• Mode Fête
• Fonction/Mode Vacances
• Connexion optionnelle pour un capteur externe
• Sauvegarde de la mémoire

Commande et pilotage

Touche	Fonction
	Case	La case autour d'un symbole signifie que la fonction est sélectionnée. Par ex. signifie, que «haute température» est actuellement sélectionné, signifie, que «haute température» n’est pas sélectionné.
	1) Ensoleillé	Température élevée et confortable
	2) Nuageux	Température confortable moyenne
	3) Lune	Température confortable basse
	4) Programme	Indique si un programme est en cours de fonctionnement (Auto On ou Auto Off). Pour un thermostat de groupe, cet indicateur indique s'il fait partie d'un groupe.
	5) Mode Fête	Indique lorsque le mode fête est actif.
	6) Mode Vacances	Indique lorsque le mode vacances est actif.
	7) Protection anti-gel	Indique lorsque la protection anti-gel est active.
	8) Chaleur	Indique lorsque de la chaleur est nécessaire.
	9) Mode Refroidissement	Indique qu'un refroidissement est nécessaire (le cas échéant).
	10) Température	Affiche la température ambiante et la température réglée ainsi que d'autres informations.
	11) Commande manuelle	Affichage pour une commande manuelle temporaire. Si la température est modifiée en mode programme, la commande manuelle est affichée jusqu'au début du programme suivant.
	12) Numéro du programme	En mode programme AUTO ou lors d'un dépassement temporaire, cet affichage indique le fonctionnement du programme en cours.
	13) Affichage des jours	Le nombre indique le jour de la semaine : 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche
	14) Test d'affichage	S'affiche uniquement lorsque le capteur air et sol est connecté.
	15) Paramètres	Indique que l'appareil est en mode Réglage pendant le paramétrage du programme.
	16) Verrouillage des touches	Indique que les touches sont verrouillées.

Toutes les fonctions sont décrites en détail dans le mode d'emploi.

Montage

Le VS10RF est encastré dans le mur. Le thermostat ne doit pas être monté sur un mur extérieur.

Connexions

Les connexions suivantes sont situées sur le panneau arrière :

• 1) Connexions électriques 230 VAC : pour l'alimentation électrique de l'appareil. L'alimentation électrique en 230 VAC peut provenir du bloc de raccordement ou d'une autre source appropriée.
• 2) Connexions des capteurs : peut être utilisé comme capteur d'air extérieur ou de sol s'il est configuré en tant que thermostat. Peut également être utilisé pour le thermostat du cylindre s'il est configuré pour WW.

Dimensions

Une description détaillée de l'installation et de la mise en service se trouve dans le mode d'emploi.

Données techniques

Contenu de la livraison

L’étendue des fournitures comprend les éléments suivants :

1 x thermostat Salus VS10WRF (blanc) ou VS10BRF (noir)

2 x des vis de fixation

1 x guide
